SCHER- KHAN MAGICAR 5 СИСТЕМА ТРЕВОЖНОЙ СИГНАЛИЗАЦИИ ТРАНСПОРТНОГО СРЕДСТВА (СТСТС)РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИСистема тревожной сигнализации транспортного средства (СТСТС) (далее система) соответствует обязательным требованиям в системе сертификации ГОСТ Р, предъявляемых к приборам охраны для автомобиля: ГОСТ Р 4. Единообразные предписания, касающиеся официального утверждения систем тревожной сигнализации транспортных средств (СТСТС) и механических транспортных средств в отношении их систем тревожной сигнализации (СТС)) ГОСТ Р 5.
Scher-Khan Magicar A Автосигнализация Инструкция, описание, мануал, руководство, форум, Инструкция по эксплуатации, Инструкция по эксплуатации.
У меня сигнализация магикар А вопрос почему машина с брелка не каждый раз запускается?
Совместимость технических средств электромагнитная. Технические средства охранной сигнализации. Требования и методы испытаний).
Благодарим за приобретение двусторонней автомобильной охранной системы SCHER- KHAN MAGICAR 5. Постоянные исследования и разработки нашей компании воплощают самые передовые идеи и служат для удовлетворения всех потребностей пользователей наших систем. Система SCHER- KHAN MAGICAR 5 является сложным электронным оснащением автомобиля. От его функционирования и правильной установки зависят безопасность Вашей жизни и обстановки на дорогах, качество работы близко расположенной радиоэлектронной аппаратуры и средств связи.
Доверяйте установку системы только специализированным сервисным станциям. В период эксплуатации периодически проверяйте правильность функционирования системы. ВНИМАНИЕ! При покупке проверьте правильность заполнения гарантийного талона. Фирма- производитель и поставщик системы не несут ответственности за любое игнорирование пунктов руководств по установке и эксплуатации, а также за ошибки, допущенные при установке.

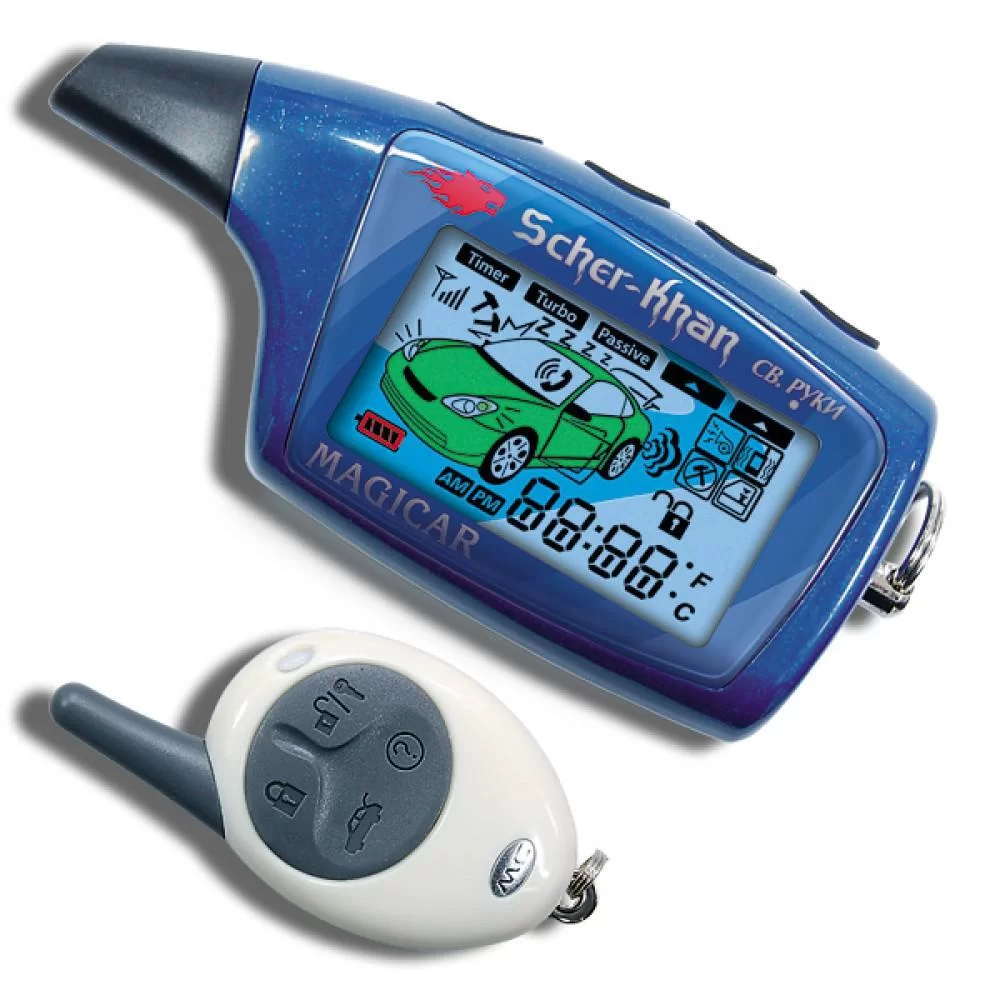

Если возникли проблемы, связанные с функционированием системы, пожалуйста, незамедлительно обратитесь в сервисный центр для диагностики или за консультацией. НАЗНАЧЕНИЕ SCHER- KHAN MAGICAR 5. SCHER- KHAN MAGICAR 5 является автомобильной сигнализацией с возможностью управления по радиоканалу посредством брелока- коммуникатора с жидкокристаллическим дисплеем. Система осуществляет обмен информацией между брелоком- коммуникатором и процессорным блоком на расстояние до 1.
Система SCHER-KHAN MAGICAR 13 является автомобильной сигнализацией с возможностью управления по радиоканалу посредством брелока-коммуникатора с жидкокристаллическим дисплеем..
В SCHER- KHAN MAGICAR 5 предусмотрена функция автоматического запуска двигателя по командам: брелока, внешнего устройства, внутреннего таймера с учётом или без учёта температуры в салоне автомобиля и (или) напряжения аккумулятора. Автосигнализация предназначена для работы на бензиновых или дизельных автомобилях с системой впрыска топлива и напряжением бортовой сети 1.
В, с механической или автоматической трансмиссией. Защита процессорного блока, датчика удара, датчика вызова, антенного блока выполнена по стандарту IP- 4. Сирена выполнена по стандарту IP- 6. СПИСОК ФУНКЦИЙФункции брелока- коммуникатора. Многофункциональный, 4- кнопочный брелок- коммуникатор с жидкокристаллическим дисплеем. Защита от перехвата кодовых посылок MAGIC CODEВключение и выключение режима охраны разными кнопками.
Аудиовизуальное подтверждение выполняемых команд. Вибрационный звонок. Громкие звуковые сигналы. Сверхдальняя связь (до 1. Автоматическая подсветка дисплея. Индикация разряда батареи.
Система тревожной сигнализации транспортного средства (СТСТС). Руководство по эксплуатации.
Система SCHER-KHAN MAGICAR A является сложным электронным оснащением автомобиля. Система тревожной сигнализации транспортного средства СТСТС SCHER - KHAN MAGICAR 7 является автомобильной сигнализацией. Общее описание - Инструкция по эксплуатации. Scher - Khan Magicar 5 является автомобильной сигнализацией с возможностью управления по. Основное; Инструкции Чехол для брелока Scher - Khan Magicar A, B new. При включении сигнализации Scher - Khan Magicar раньше закрывались.
Индикация напряжения аккумуляторной батареи автомобиля. Индикация температуры в салоне автомобиля.
Индикация текущего времени. Индикация времени работы двигателя в автоматическом режиме. Дистанционный запуск двигателя. Программирование времени запуска двигателя.
Звуковой и визуальный режимы напоминания о получении тревожного сообщения. Программирование всех функций системы с брелока. Экономичное питание (один элемент ААА)Функции процессорного блока. Автоматический запуск двигателя автомобилей с автоматической или ручной коробкой передач. Работа системы запуска как с бензиновыми, так и с дизельными двигателями.
Работа системы запуска с двигателями, имеющими турбину. Запуск двигателя по команде с брелока. Автоматический запуск двигателя каждые 2, 4 или 8 часов. Автоматический запуск двигателя в заранее заданное время каждые 2.
Автоматический запуск двигателя по температуре, напряжению бортовой сети или команде внешнего устройства. Возможность ограничения числа автоматических запусков. Отслеживание запуска двигателя по сигналам от генератора или по шумам в бортовой сети. Выбор минимального, максимального времени вращения стартера и возможность его прогрессивного приращения с ростом числа попыток запуска (программируемая функция)Возможность учёта работы свечей накаливания для дизельных двигателей.
Программирование времени задержки включения аксессуаров при автоматическом запуске двигателя. Выбор времени работы в режиме ТУРБО (программируемая функция)Персональный код для снятия системы с охраны при утере брелока (PIN 1)Персональный код для доступа в салон автомобиля при утере ключа (PIN 2)Двухшаговое отключение охраны (возможно с применением персонального кода)Силовой выход управления центральным замком. Приоритетное отпирание двери водителя (программируемая функция)Силовой выход отпирания замка багажника. Силовой выход управления аварийной сигнализацией (две цепи)Программирование типа реле блокировки. Режим охраны автомобиля с работающим двигателем.
Автоматическая постановка на охрану. Учет задержки выключения салонного света. ТЕХНИЧЕСКИЕ ПАРАМЕТРЫВиды тревожного сигнала: Длительность. Частота срабатывания. Звуковой на сирену. Непрерывно. Оптический, один канал с использованием аварийной сигнализации. Прерывисто с частотой 1 Гц.
Посредством передачи сигналов по радиоканалу на расстояние до 1. Прерывисто с частотой 0,3. Гц. Способы управления. Дистанционно радиочастотным передатчиком (брелоком) на частоте 4.
Мгц ± 0,2% при мощности не более 1. Вт. От ключа зажигания. При помощи датчика вызова водителя. Автоматически по сигналам от датчиков. Защита электрических цепей. Предохранителями (автомобильные предохранители замедленного действия в соответствии со схемой подключения)Внутренними токоограничительными сгораемыми резисторами. Транзисторными внутренними защитами.
Варисторами от превышений напряжений и импульсных помех. Диодами от смены полярности источников питания. Сферы защиты. Защищаемые зоны.
Методы защиты. Контактные датчики (открытие двери, капота/багажника, включение зажигания)Тревожный сигнал с ограничением времени срабатывания до 3. В одном цикле и невозможностью его отключения после постановки на охрану. Датчик удара (возможно отключение датчика до или после постановки на охрану)Тревожный сигнал с ограничением времени срабатывания до 3. Радиоканал управления. Использование защищенного алгоритма динамического кодирования передаваемых команд. Прочие параметры.
Процессорный блок. Параметр. Значение. МИН. МАХ. Напряжение питания (В)9.
Ток потребления процессорного блока в дежурном режиме* (m. A)2. 03. 5Диапазон рабочих температур °С- 4. Вес (г)2. 70. Габариты (мм)1.
Элементы питания. Напряжение и тип элемента. Срок службы одного комплекта элементов питания. Процессорный блок. В (автомобильный аккумулятор)Ограничено сроком службы АКБ автомобиля. Брелок- коммуникатор.
В (батарея ААА)Около 6 месяцев*Брелок без дисплея. В (две батареи CR2. Около 3- х лет**В таблице приведено среднее значение. Срок службы элемента питания брелока зависит от интенсивности пользования брелоком и качества элемента питания, режимов работы. ВНИМАНИЕ! Применяйте только качественные элементы питания.
Применение элемента питания низкого качества может привести не только к сокращению срока службы брелока, но и к его повреждению. БРЕЛОК- КОММУНИКАТОРПОДГОТОВКА БРЕЛОКА К РАБОТЕПеред использованием брелока необходимо привести его в рабочее состояние, т. При транспортировке и хранении между контактом батареи питания и контактной пластиной брелока устанавливается изоляционная прокладка, исключающая разряд батареи до начала эксплуатации. Перед началом эксплуатации брелока удалите ее.
Для этого отведите фиксатор крышки батарейного отсека, нажмите на крышку и выдвиньте ее в сторону противоположную антенне. Выньте батарейку. Удалите изоляционную прокладку между батарейкой и токосъемной пластиной. Установите батарейку обратно, соблюдая полярность, указанную на дне батарейного отсека, если нет указания на полярность батареи, то она устанавливается отрицательным выводом в сторону антенны. Закройте крышку батарейного отсека. Брелок готов к работе.
Символы на дисплее брелока- коммуникатора: НАЗНАЧЕНИЕ КНОПОК БРЕЛОКА- КОММУНИКАТОРАПример обозначений: I — быстрое (0. I— — длительное (2 сек.) нажатие кнопки(I+II) — быстрое (0. I+II)— — длительное (2 сек.) одновременное нажатие кнопок. I0,5 сек. Включить режим охраны.
Прекратить режим тревоги. Включить блокировку стартера/зажигания. Закрыть замки. II0,5 сек. Выключить режим охраны.
Прекратить режим тревоги. Выключить блокировку стартера/зажигания. Открыть замки. I—*2 сек. Включить/выключить функцию «Свободные руки»*III0,5 сек. Включить/выключить подсветку дисплея.
IV0,5 сек. Проверка состояния системы. III—2 сек. Открыть багажник. IV—2 сек. Режимы ПАНИКА или «Jack. Stop»TM. Для прекращения нажать кнопку I или II(I+II)0,5 сек. Включить/выключить сигналы сирены(I+III)0,5 сек. Управление доп. каналом 1(I+IV)0,5 сек. Датчик удара включить/выключить(II+III)0,5 сек.
Управление доп. каналом 2(II+IV)0,5 сек. Включить/выключить запуск по таймеру(III+IV)0,5 сек.
Режим ТУРБО включить/выключить(I+II)—2 сек. Вход в меню программирования 1(I+III)—2 сек. Режим VALET включить/выключить(I+IV)—2 сек. Вход в меню программирования 2(II+III)2 сек. Вход в режим программирования функций брелока(II+IV)—2 сек.
Вход в режим программирования кода PIN 1*При длительном 2 сек. I — происходит последовательная смена режимов в порядке (1) > (2) > (выключено). В режиме (1) функция «Свободные руки» имеет малую дальность работы — символ не мигает. В режиме (2) функция «Свободные руки» имеет высокую дальность работы — символ мигает.
СООТВЕТСТВИЕ КНОПОК ОСНОВНОГО И ДОПОЛНИТЕЛЬНОГО БРЕЛОКОВУСТАНОВКА ВРЕМЕНИ НА ДИСПЛЕЕ БРЕЛОКА- КОММУНИКАТОРАУстановка текущего времени требуется перед началом эксплуатации системы или при смене батареи питания брелока. Выполните шаги в соответствии с приведённой таблицей: ШАГ 1(II+III)—2 сек. Вход в режим программирования функций брелока.
Появление символа Pro. ШАГ 2. I0,5 сек. Включение режима установки текущего времени.
